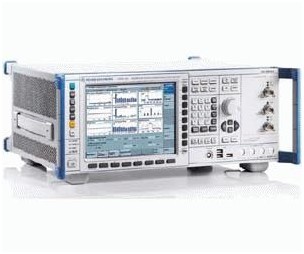

R&S®CMW500 宽带无线通信测试仪

用于IEEE 802.16e WiMAX移动台测试的多功能一体解决方案

R&S^®CMW280 是一个按照IEEE 802.16e 标准和WiMAX论坛系统框架，快速、精确地对WiMAX 设备进行测试的多功能一体解决方案。

R&S^®CMW280 WiMAX 通信测试仪将在生产中进行高速RF 校准的非信令模式与移动设备在模拟网络条件下进行测试的基站模拟的信令模式结合在一起。

• 支持所有WiMAX频段的达6GHz的连续频率范围
• 实时信令可对WiMAX CPE在网络模拟条件下进行测试
• 矢量信号分析仪(VSA) 可用于发射机验证
• 矢量信号发生器(VSG) 可实现多样的接收机测试：用于短设置时间的ARB模式或用于大数据量的复杂信号的实时模式
• 顶尖的非信令校准方法的R&S^® Smart Alignment 和R&S^® Multi-Evaluation 技术显著地缩短了测试时间
• 通过整合的RF接口可简单地与WiMAX 设备相连

产品特点

1）极高的测试可靠性：在完全信令模式下进行移动设备测试

不仅验证和记录RF 参数，而且验证和记录MAC 层的协议报文。

测试信号质量远远超过金机方案的信号质量。

2）降低测试成本：RF 校准的速度提高近10 倍

发射机和接收机同时测量的最大并行测试方法以及R&S^® Smart Alignment 技术彻底地缩短了测试时间

3）提高产能，简化测试配置

具有极低的不确定性和极高的重复性。

由于RF 输入和输出动态范围较宽，并且具有带集成开关功能的RF 前端，因此在测试配置中无需使用外部设备。

4）可随时满足将来的WiMAX 测量要求

适用于MIMO的第二路测量通路。

70 MHz 至6 GHz 连续RF 频率范围，40/70 MHz IF 带宽

5）功能多样的R&S^®CMW280 基本单元

具有适合通用连续波(CW) 测试应用的RF信号源和RF 功率计。

可通过LAN、USB 2.0 或IEC/IEEE 总线进行远程控制。

Radio Communication Analyzer MT8820C

特征

描述

MT8820C 无线电通信分析仪支持 30 MHz 至 2.7 GHz 范围内的平台。(3.4GHz至3.8GHz需选装MT8820C-018)。安装专用的软件和可选硬件可支持对以下项主要 TRx 特征的评估：LTE-Advanced FDD DL CA、LTE FDD/TDD、W-CDMA/HSPA/HSPA Evolution、CDMA2000 1X/1xEV-DO、TD-SCDMA/TD-SCDMA HSPA、GSM/GPRS/EGPRS 以及 PHS/ADVANCED PHS 移动终端。

通过在主机架中安装 2G/3G/3.5G 专用测量硬件和软件，一个 MT8820C 可支持射频 TRx 特征的高速批量测量，并调用 2G/3G/3.5G 移动终端的连接测试。此外，安装 MX882012C/13C 可支持生产 LTE FDD/TDD 移动终端和数据卡所要求的射频 TRx 测试。MX882012C/13C 还支持 2x2 MIMO DL LTE Rx 吞吐量测试。
